全新的VirtualLab Fusion 2025.1-功能概述
二、 功能概述
(一) 新的光學設置文檔

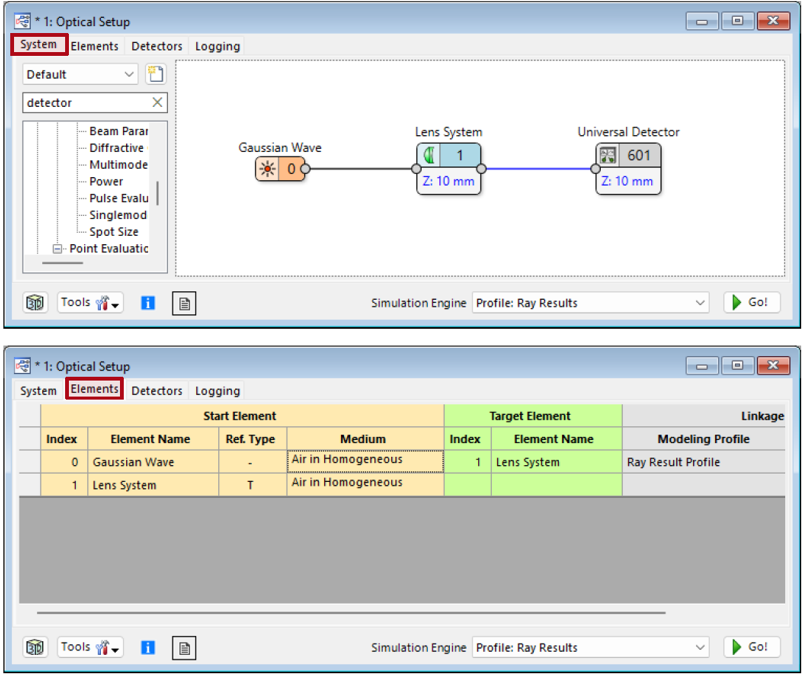

重新設計的光學設置視圖：所有參數，一目了然
• 光學設置視圖經過全面重新設計，將所有系統信息統一在單一文檔界面中。
• 本次重新設計將之前分散的數據整合到一個全面的視圖中，簡化了工作流程和分析。
新文檔提供的格式有：
− 統一展示所有光學系統參數；
− 直觀的文檔式組織形式；
− 增強設置細節可訪問性
新版本消除了視圖切換，同時保持完整的技術流程，顯著提高了用戶效率。
重新設計的界面以?xún)?yōu)雅簡約的布局呈現光學系統全面的數據，在保留完整功能的同時，打造出更清爽、更專注的工作空間。

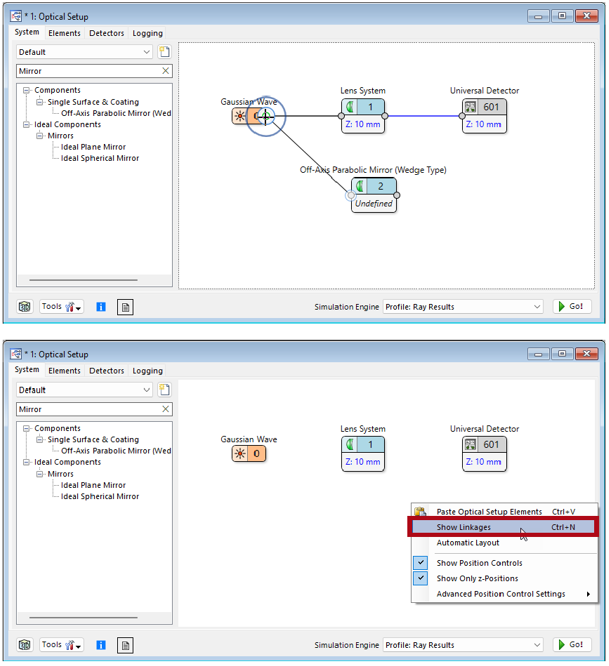

重新設計的光學設置視圖：優化交互體驗與導覽設計
重新設計的光學設置視圖現在包括直觀的對齊工具和工作流程優化：
− 智能定位連接線
• 確保完美注釋對齊，可通過右鍵切換可見性。
− 簡化快捷鍵
• 使用Shift+雙擊更改連接類型(*T/R/0/1*)
• 使用Ctrl+0重置縮放
重新設計的光學設置視圖：自動布局
• 通過單擊輕松組織您的光學設置，將復雜系統轉換為清晰、可讀的設計。

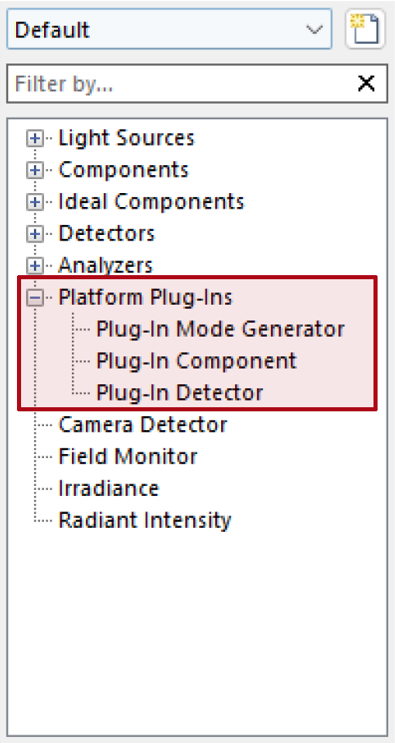

光學設置視圖：新建默認樹狀視圖
• VirtualLab Fusion中的標準光學設置樹狀視圖已重新組織以提高工作流程清晰度：
‐ 新的專用部分平臺插件
▷插件模式生成器
▷插件元件
▷插件探測器
‐ 新增根級條目：
▷場監視器：直接x/k域場提取
▷輻射探測器：輻照度和輻射強度計算
光學設置視圖：提取進程日志信息
• VirtualLab Fusion 現已優化仿真流程日志訪問功能，助您更深入洞察分析：
‐ 仿真后一鍵提取
計算完成后，日志可以順利導出
‐ 靈活對比
輕松跨多組仿真結果進行交叉比對
‐ 集成訪問
日志記錄始終可在光學設置視圖中查看
參數運行日志增強
• 為參數運行提供逐次迭代過程日志記錄功能：
‐ 新特性:
▷ 日志條目直接存儲于參數運行結果表中
▷ 通過屬性瀏覽器勾選框即可啟用
‐ 關鍵優勢:
▷ 追蹤仿真在迭代過程中的演變
▷ 將參數與中間結果關聯對應
▷ 更高效地調試復雜優化過程
(二) 通過插件模式生成器，元件和探測器打開VirtualLab Fusion建模平臺
可擴展仿真平臺
• VirtualLab Fusion 2025.1引入了開放的插件接口其中包含：
‐ 模式生成器
‐ 元件
‐ 探測器
• 這將帶來以下主要好處：
對客戶:
無限的靈活性，實現定制化仿真
對我們:
無需完整發布周期即可快速交付解決方案
• 這種協同作用在保持平臺穩定性的同時加速了創新進程。

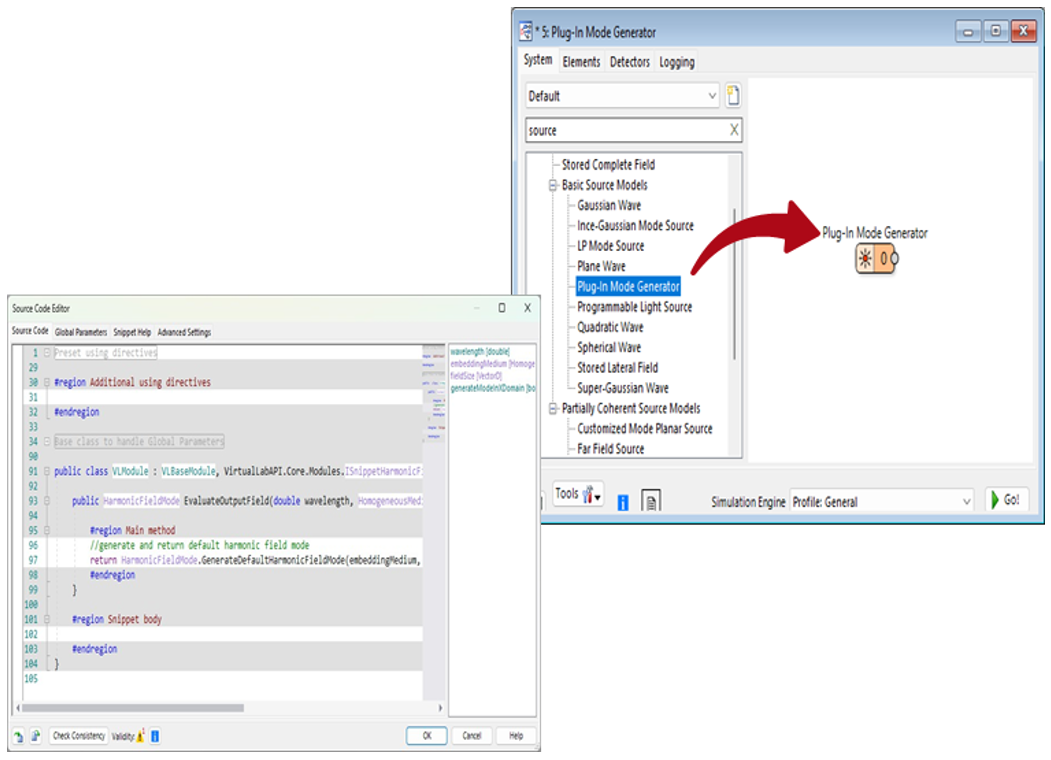

插件模式生成器

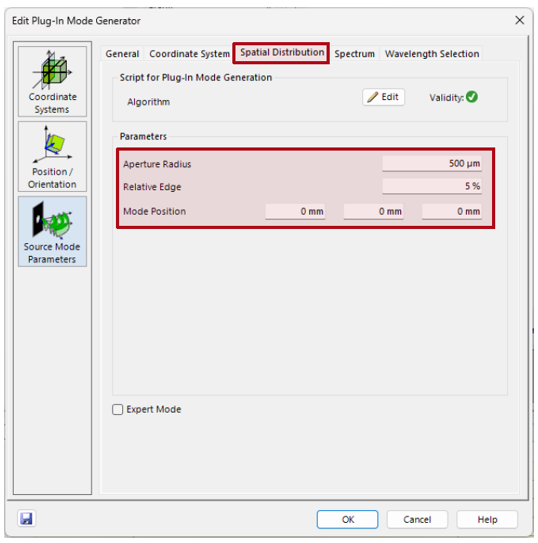

• 插件模式生成器可用于根據您的需要定義任意的橫向場分布。
• 定義應用程序所需的任何光束輪廓文件。

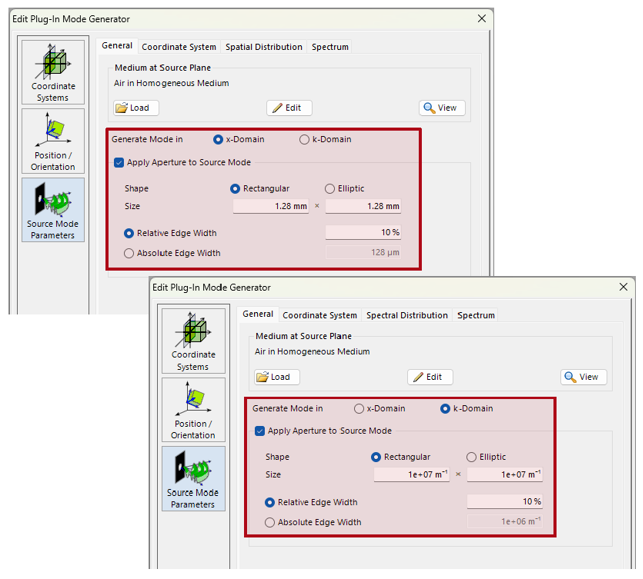

插件模式生成器– x域與k域定義說明
• 插件模式生成器支持用戶通過直觀的C#腳本在x域或k域中自定義橫向場，將高級語言的靈活性與即用型物理計算結果完美結合。
• 此外，用戶還可通過VirtualLab Fusion的標準界面定義平滑孔徑，并將其應用于所生成的模式中。

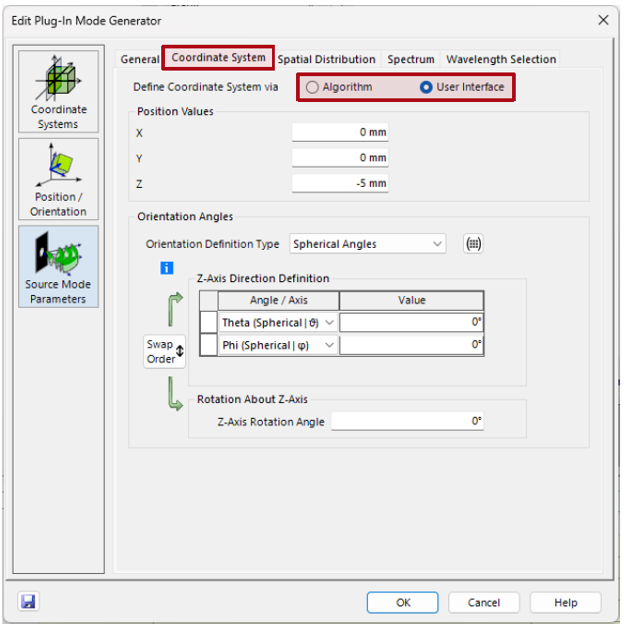

插件模式生成器-坐標系統
• 插件模式生成器支持用戶自定義坐標來生成模式，可通過以下兩種方式指定：
− 圖形化通過VirtualLab Fusion的UI，或
− 在c#腳本中編程
• 此相對坐標系（以系統坐標系為基準）可實現光源模式在任意位置的精確定位與定向。
插件模式生成器–諧波場模式定義
• 插件模式生成器使用c#腳本通過指定一個諧波場模式對象來定義橫向光場分布。
• 用戶可以指定：
‐ 任意復值分布的Eₓ和Eᵧ光場
‐ 波前特性，包括相位和相位梯度，用于完整的光源表征
• c#腳本的參數可以通過以下方式訪問
‐ 標準UI輸入/對話框
‐ 參數概述表/樹
‐ 參數運行

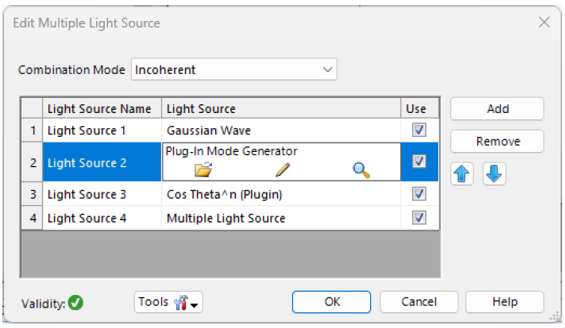

插件模式生成器-使用多光源
• VirtualLab Fusion的多光源已經完全重新實現解鎖：
‐ 不受限制地使用目錄中的所有光源
‐ 通過插件模式生成器無縫集成自定義光源
‐ 嵌套配置（例如，多光源嵌套在其他光源中）
• 這支持直接的多模式光源定義，其中每個光源模式可以通過插件模式生成器或來自目錄的任何標準光源。

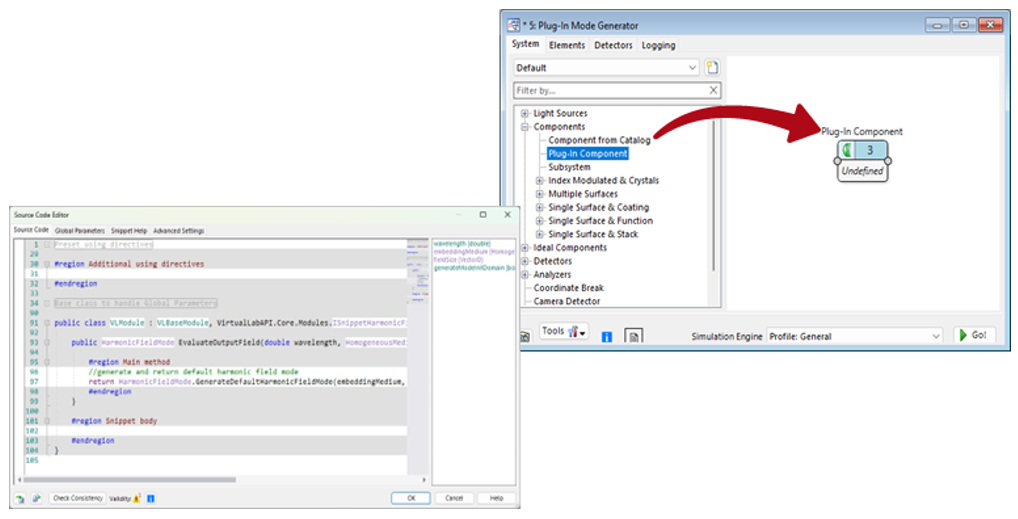

插件元件
• 插件元件支持自定義仿真模型，可擴展VirtualLab的內置選項。
• 將專有方法無縫集成至您的仿真流程中。
插件元件–仿真模型的配置
• 仿真模型是通過專用GUI部分中的c#腳本定義的。
• c#腳本的參數可以通過以下方式訪問：
‐ 標準UI輸入/對話框
‐ 參數概述表/樹
‐ 參數運行

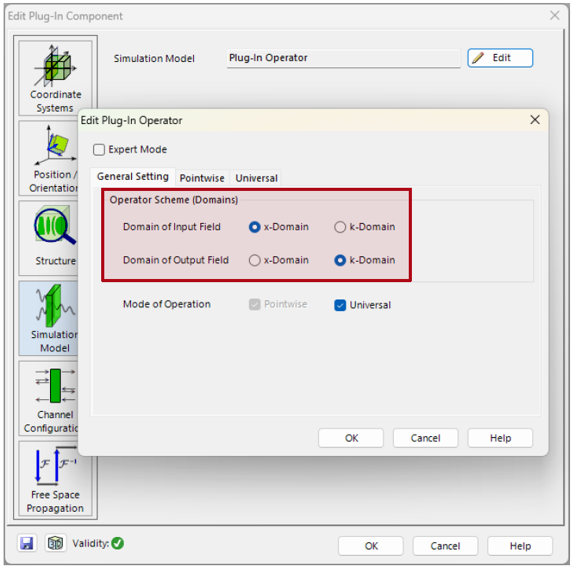

插件元件–域選擇
• VirtualLab Fusion中的每個仿真模型都需要明確的輸入和輸出域定義。
• 插件元件的獨特靈活性允許對輸入/輸出進行獨立選擇：
– X域
– K域

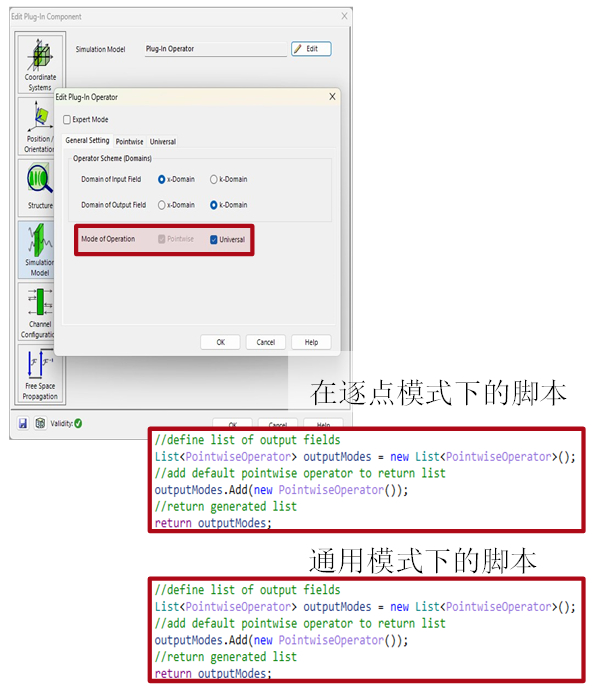

插件元件–域選擇
• 所有仿真模型都要求選擇逐點型或通用型操作模式。
• 逐點算符處理離散位置的場數據，而通用算符處理完整的場變換。
• 所選模式將決定需實現何種C#腳本接口，從而定義該算符的算法邏輯。

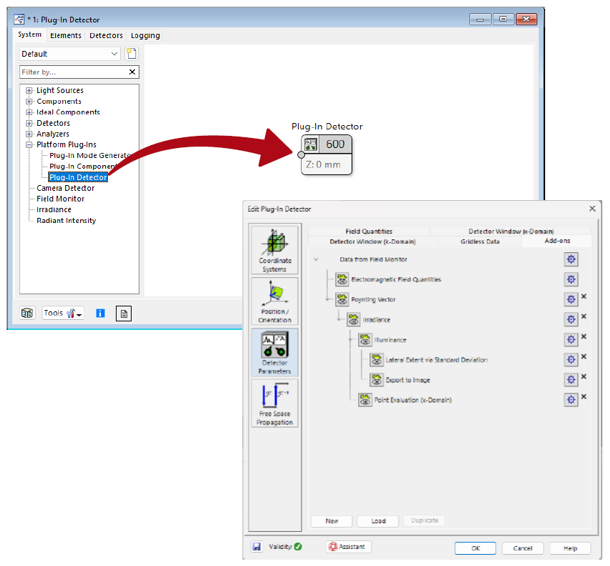

插件探測器
• 在VirtualLab Fusion 2025.1中，我們將通用探測器重命名為插件探測器，以便：
‐ 遵循插件元件與插件模式生成器的命名規范
‐ 更直觀地展現其可定制特性
• 此更改保留了之前所有功能，同時提高了整個平臺的概念一致性。

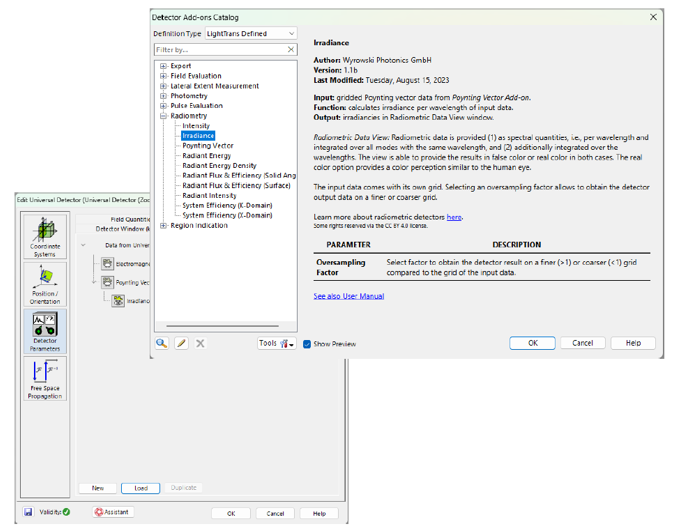

插件探測器-目錄訪問探測器附加元件
• VirtualLab Fusion 2025.1現在將插件探測器附加組件集成到標準目錄系統中，從而實現：
‐ 無縫處理內置和自定義探測器附加組件
‐ 通過VirtualLab現有的目錄接口進行集中訪問
‐ 通過在線更新機制自動更新
• 這種集成為所有探測器類型提供了一致的工作流，同時保持了完整的可擴展性。

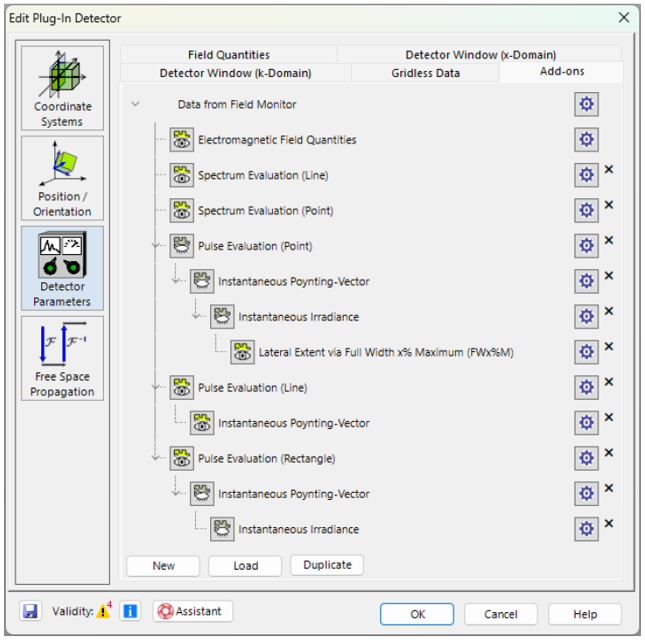

插件探測器——脈沖評估功能的全新擴展模塊
• VirtualLab Fusion 2025.1引入了專門的探測器附加組件，用于全面的脈沖特性，包括：
‐ 瞬時坡印廷矢量分析
‐ 瞬時輻照度測量
‐ 脈沖能量計算
• 所有脈沖評估工具均可在檢測器附加目錄中獲得，提供：
一鍵訪問關鍵時間指標
與現有的脈沖仿真無縫集成
插件探測器-新的點評估附加元件
• 點評估附加組件可以在特定位置進行有針對性的分析，允許您：
‐ 在模擬中選擇準確的評估點
‐ 選擇要測量的場量
‐ 適用于生成采樣數據的任何探測器

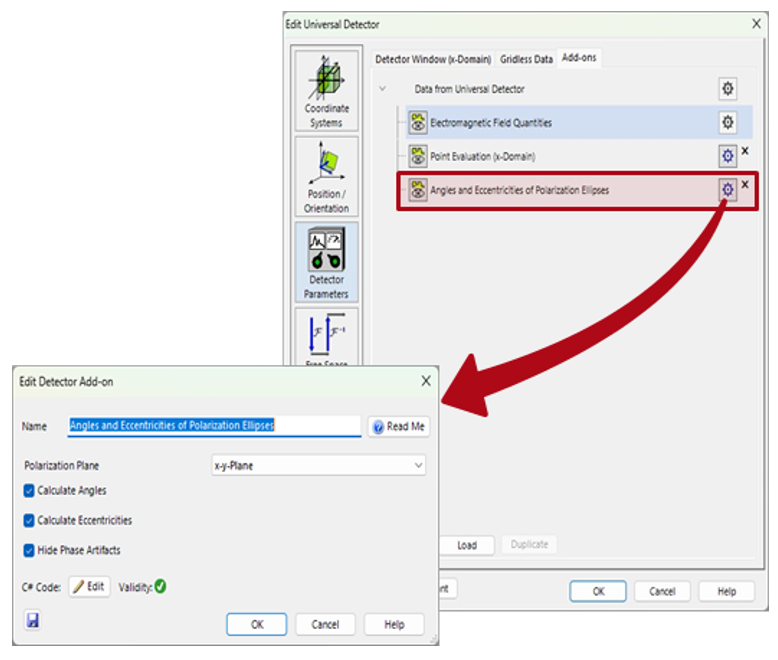

插件探測器-偏振橢圓信息附加元件
• 新的偏振橢圓探測器附加組件提取和顯示：
‐ 旋轉角度（ 長軸方向）
‐ 橢圓偏心率（圓/線偏振度
|
