SeeFiberLaser它基于相干激光耦合波方程，可以對高功率摻鐿連續光纖激光器和脈沖光纖激光器進行仿真，包括放大自發輻射（ASE）、受激拉曼散射（SRS）、受激布里淵散射（SBS）、四波混頻（FWM）等非線性效應；仿真結束后，可根據需要給出功率、光譜、時域、溫度等數據并進行作圖，計算結果可以MATLAB格式存儲。
軟件設計采用界面圖形化、器件模塊化、參數表格化、結果可視化的“四化”的設計理念，能夠極大提高了軟件的使用效率，為光纖激光理論學習、工程設計以及科學研究提供幫助。

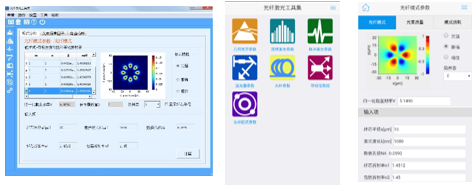

SeeFiberTool基于光纖光學的各個物理公式，根據輸入計算輸出參數：連續/脈沖激光器基本參數、非線性效應、光纖參數、光纖模式、光束質量、模式彎曲損耗、模式不穩定閾值。現已分別推出Windows PC、Android、IOS版本
應用領域
1. 連續放大器和振蕩器的仿真
可考慮放大自發輻射、受激拉曼散射、受激布里淵散射；可仿真沿光纖長度的溫度變化。利用摻雜光纖中的放大自發輻射實現ASE光源。
2. 脈沖放大器仿真
可仿真脈沖種子光經摻雜光纖的放大，得到放大的脈沖信號。
3. 鎖模光纖激光器仿真
可仿真基于非線性環形器或可飽和吸收體的被動鎖模光纖激光器
4. 考慮模式的激光器仿真
依據信號波長和光纖幾何尺寸計算傳輸模式，計算各模式在摻雜光纖中傳輸，得到最終輸出光斑。
5. 調Q光纖激光器仿真
可仿真主動調Q光纖激光器，實現連續光到脈沖光的轉化。
6. 超連續譜
利用超短強脈沖和非線性光纖實現超連續譜。
軟件主要功能

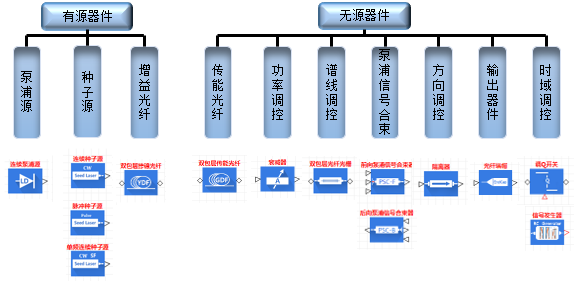

1. 軟件自帶有源器件模型
涵蓋泵浦源，種子源，如連續/脈沖種子源，單頻連續種子源，增益光纖如雙包層摻鐿光纖等
2. 內置無源器件庫
包含傳能光纖，合束器，耦合器，隔離器，準直器，光纖端帽，光纖光柵，聲光調制器，信號發生器等
3. 內置仿真系統
軟件內置了包含連續激光器、調Q光纖激光器、鎖模光纖激光器三大類仿真系統，17個基礎案例庫，并且持續更新中
軟件特點
模塊化器件：器件拖拽、端口連線搭建激光器系統，各元件擁有窗口化參數設置
使用方便：無需編程、無需代碼輸入，界面友好
內置商用增益/傳能光纖數據庫
可以導入實驗數據進行真實系統仿真
典型案例

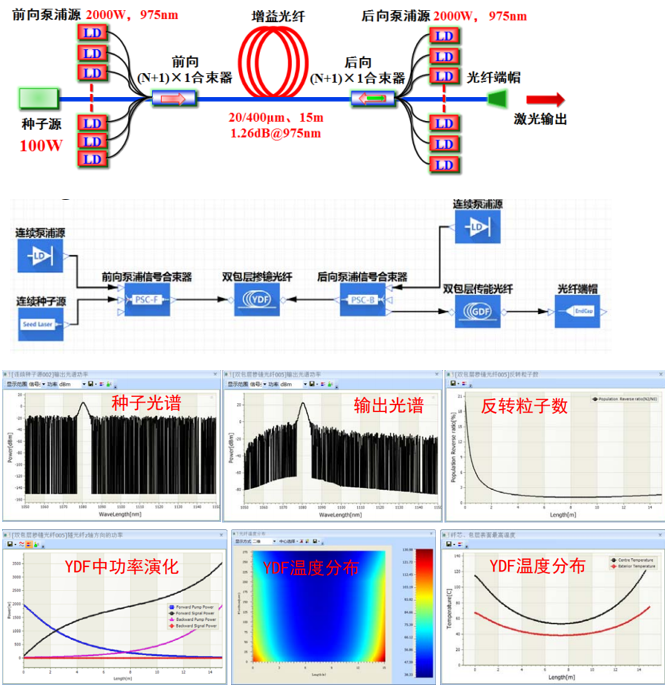

雙向泵浦光纖激光放大器

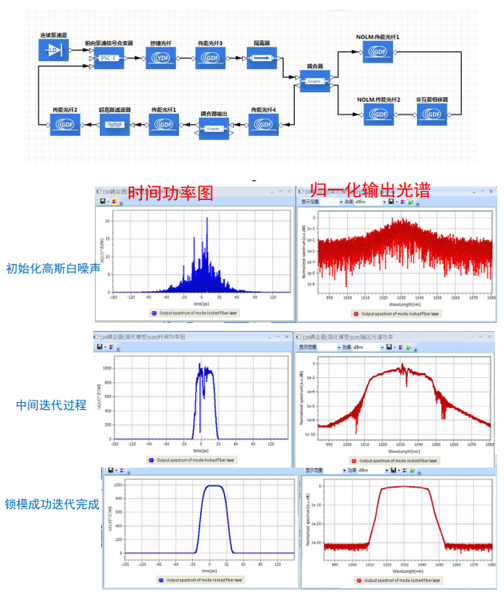

被動鎖模環形激光器
|
