簡介
在OptiSystem仿真期間，OptiSPICE和OptiSystem之間可以交換數據。模擬結束后，可以使用OptiSystem可視化組件查看結果。
本案例演示在OptiSPICE搭建收發機電路，將電路導入到OptiSystem進行數據交換，最后評價眼圖。
一、在OptiSPICE中搭建收發機電路
OptiSPICE原理圖可以設計為使用元件Electrical Input – Vsource、Electrical Input - Isource或Optical Input接受來自OptiSystem的電數據和/或光學數據。放置在OptiSPICE中的元件probes用于將數據從OptiSPICE傳輸到OptiSystem。一旦OptiSPICE中的輸入和輸出被定義(ElecInput_V1和probes；參見圖1)，原理圖需要配置為聯合模擬運行。這可以通過點擊“OptiSystem > Configure Co-simulation”來完成（參見圖2）
圖1.OptiSPICE中設計收發機

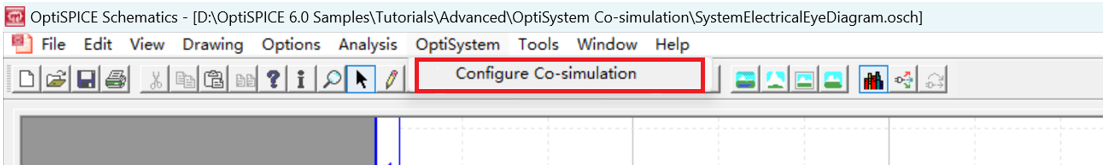

圖2.配置OptiSPICE聯合模擬
二、在OptiSystem中導入收發機電路
在OptiSystem中，OptiSPICE Netlist組件可以在組件庫中的“Default/Optiwave Software Tools”下找到（參見圖3）。在OptiSPICE中配置了聯合仿真之后，需要將OptiSPICE NetList文件鏈接到OptiSPICE NetList組件（參見圖4）。

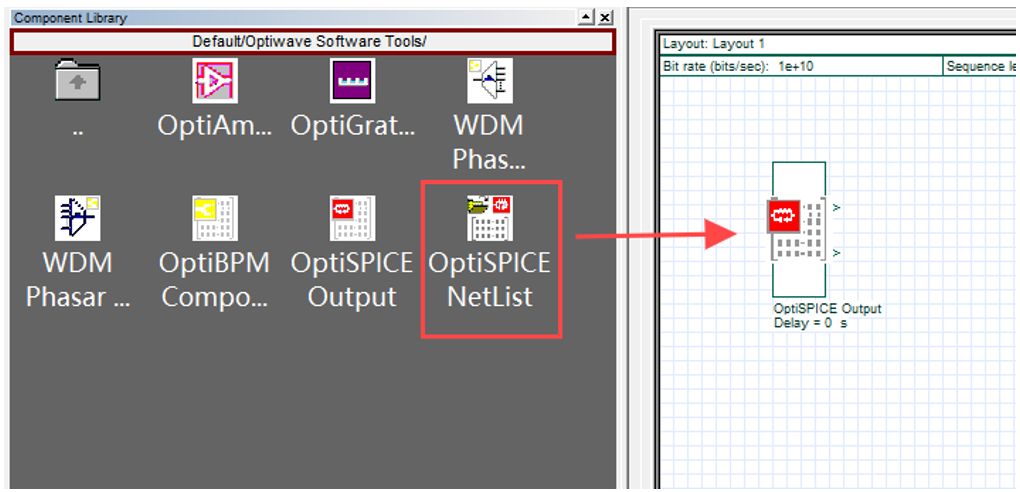

圖3.在OptiSystem中放置OptiSPICE Netlist
圖4.選擇用于聯合仿真的Netlist文件
啟動OptiSystem仿真后（圖5），OptiSPICE NetList接收到OptiSystem產生的信號。然后自動啟動OptiSPICE電路仿真（將出現一個命令行界面，提供仿真的進度報告）。OptiSPICE仿真完成后，OptiSystem繼續其仿真直至完成。OptiSystem可視化庫中的各種組件，如頻譜分析儀、示波器可視化器、光譜分析儀等，都可以用來分析OptiSPICE生成的數據。在本例中，OptiSPICE的輸出用于生成如圖6所示的眼圖。在運行OptiSystem仿真之前，重要的是要檢查OptiSystem中的仿真時間是否與OptiSPICE中的仿真時間匹配

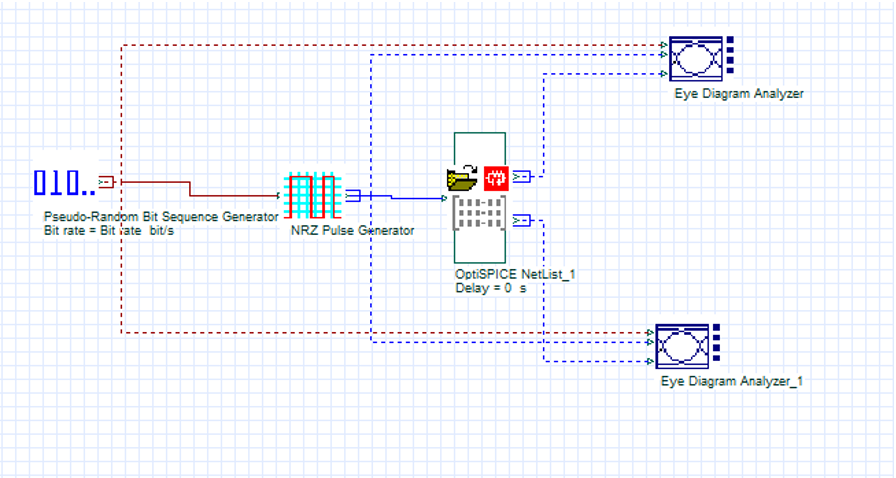

圖5.OptiSystem聯合仿真系統布局

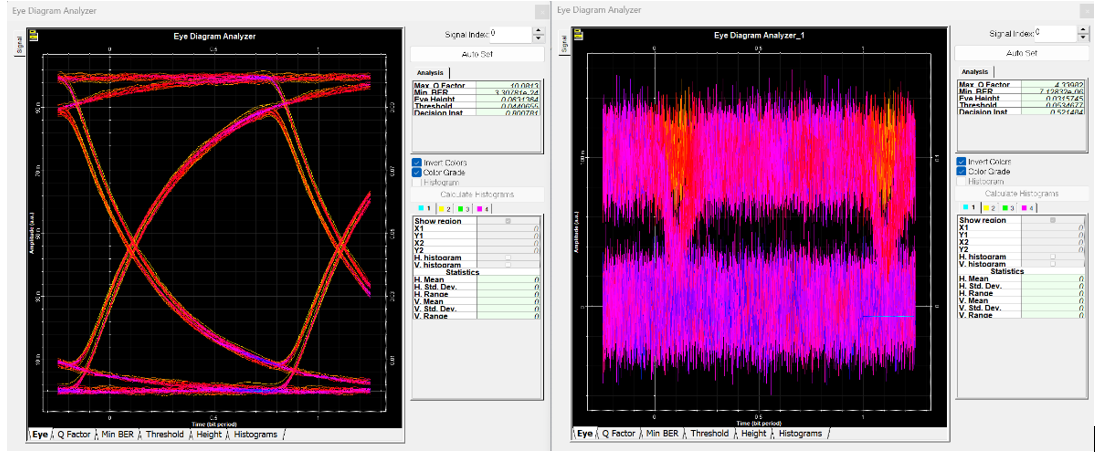

圖6.OptiSPICE 輸出信號生成的眼圖
|
