VirtualLab Unity應用：消偏振分光膜

時間:2025-08-27 18:22來源:訊技光電作者: 技術部點擊:次打印

摘要

消偏振分光膜是一種在特定入射角下實現偏振無關分光的光學薄膜。相比普通分光膜對p光和s光存在明顯的透射或反射差異，消偏振分光膜對于不同偏振態的光具有接近一致的光譜性能，從而實現對偏振狀態不敏感的分光效果。

本案例中，成功實現了一種在530 nm-570 nm波長、45°入射條件下具有 50:50 分束比的消偏振分光膜。

應用場景

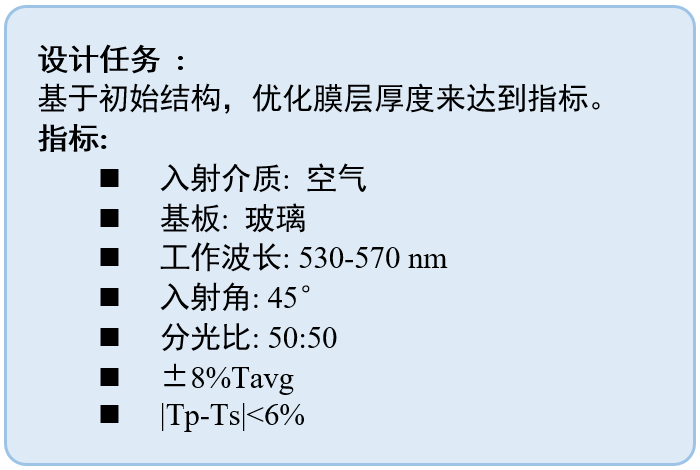

設計一款消偏振分光膜，在45°入射條件下，于530–570 nm波段實現50:50的分光比。要求該波段內的平均透射率偏差不超過±8%，且p光與s光的平均透射率之差的絕對值小于6%。

設計結果

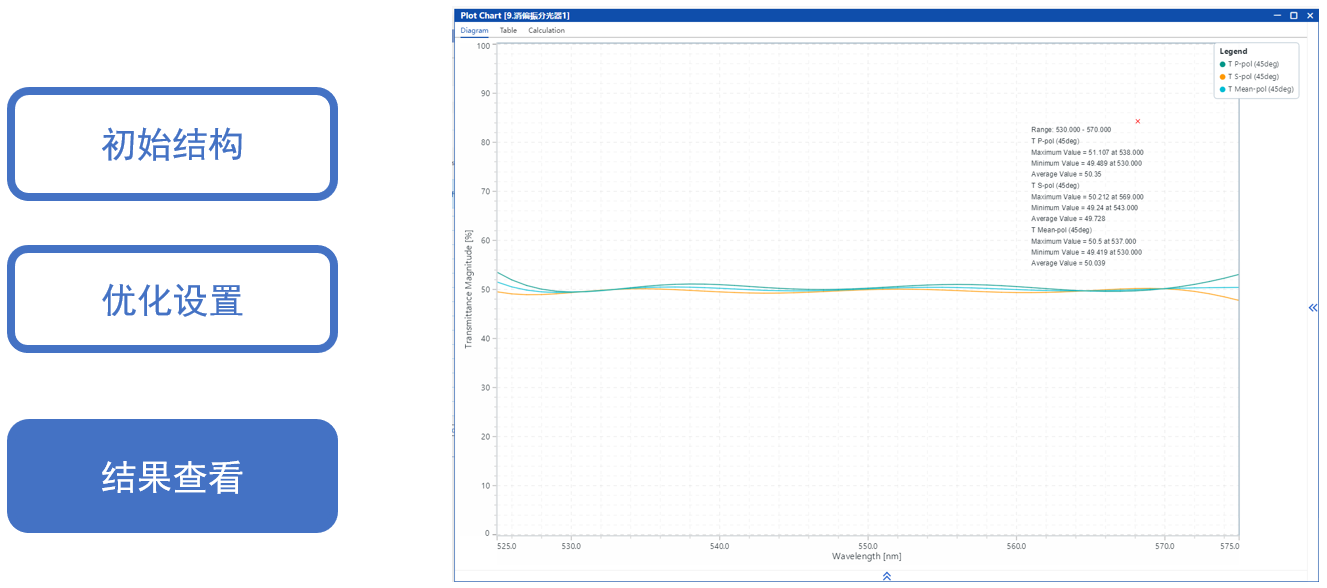

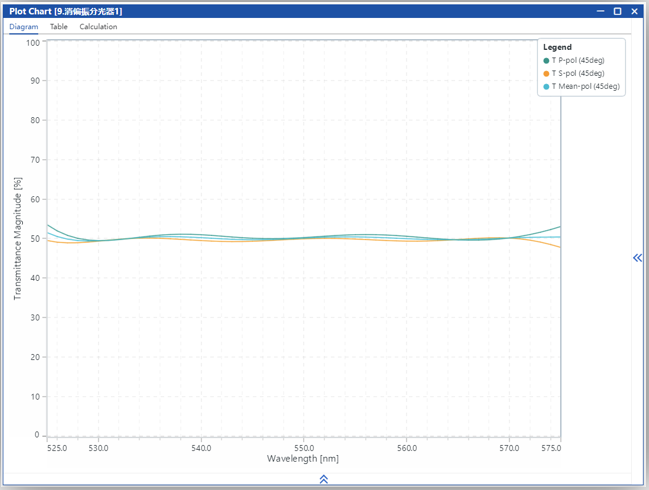

設計結果如圖所示，在45°入射條件下，530–570 nm波段實現了平均透射率偏差不超過±8%，且p光與s光的平均透射率之差的絕對值小于6%。

設計流程

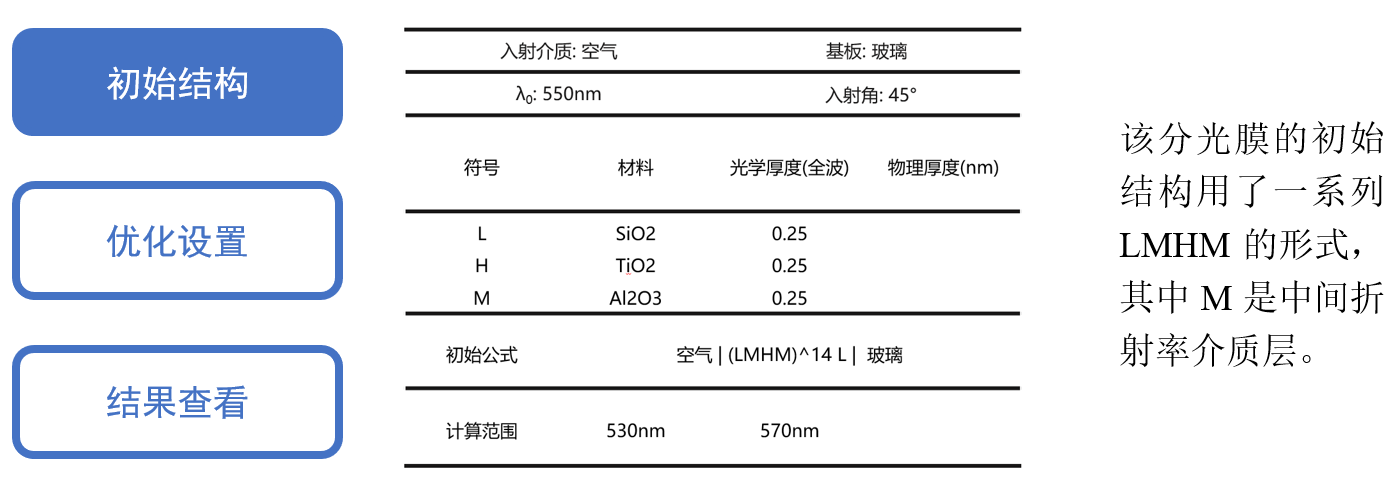

該分光膜的初始結構用了一系列LMHM的形式，其中M是中間折射率介質層。

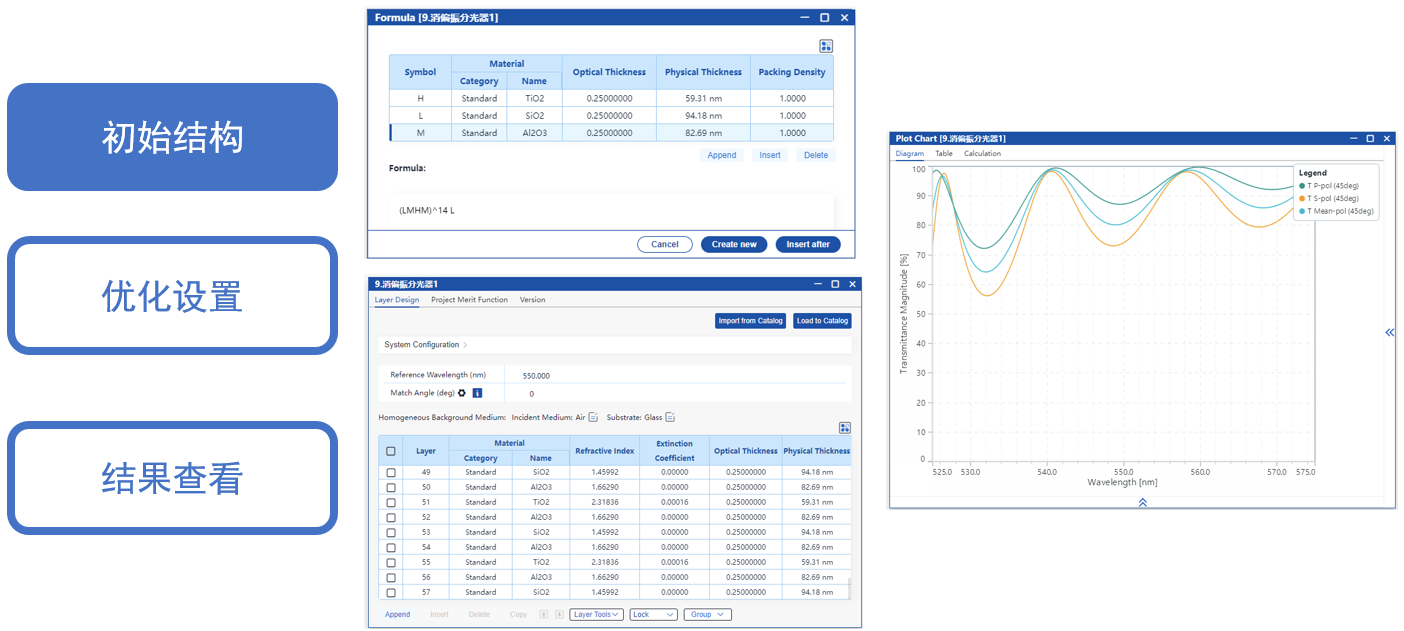

使用公式工具構建了上述膜系作為基礎結構，右圖展示了其在525 nm-575 nm范圍內45°入射時的光譜。可以看出此時不達標。

關于公式工具的更多信息: Tutorial: Formula Tool

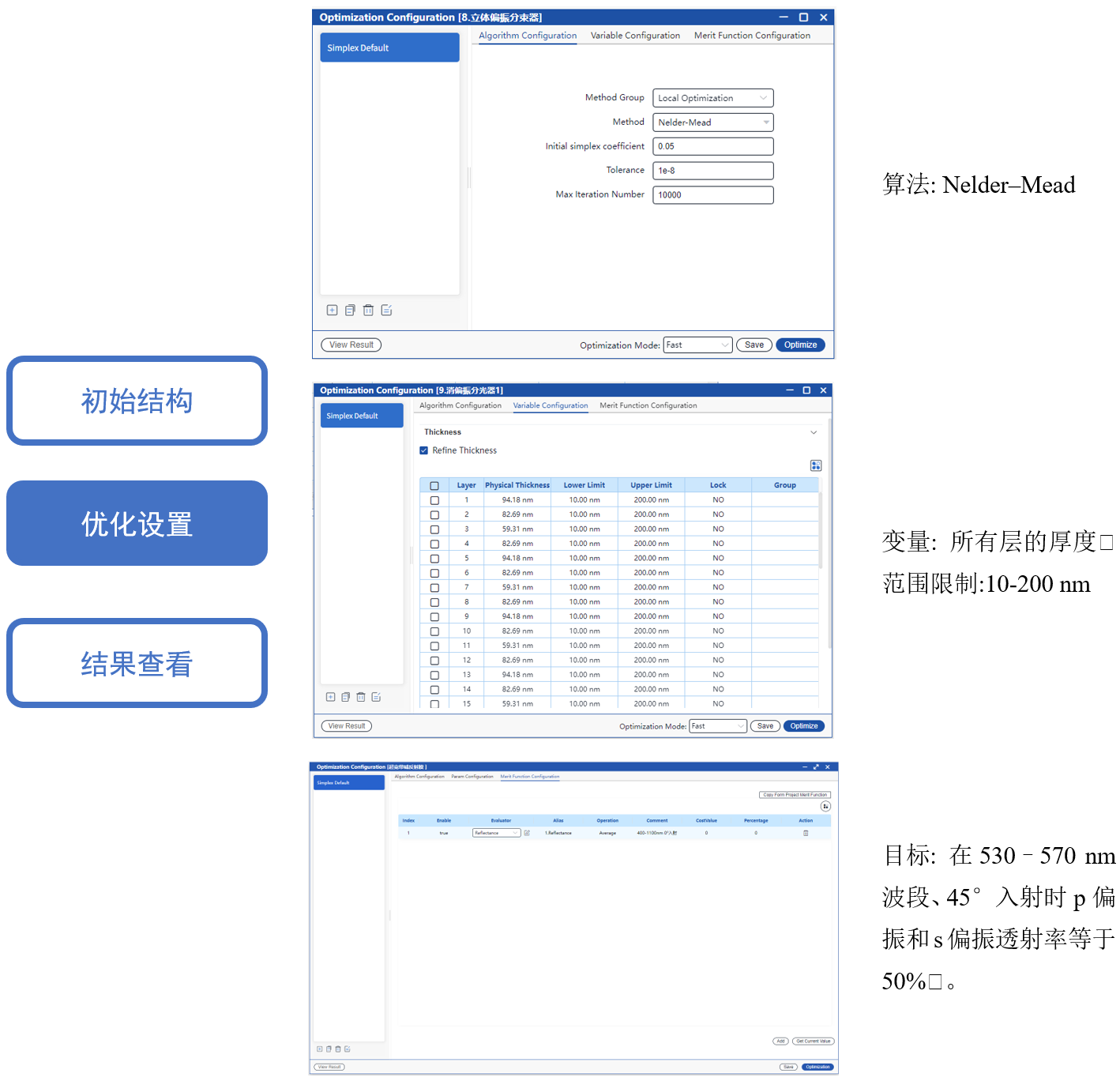

采用 Nelder-Mead 算法對各層厚度進行優化，目標是在 530–570 nm 波長范圍內、45° 入射時將p光和s光的透射率等于50%。

關于優化的更多信息: Tutorial: Optimization Workflow

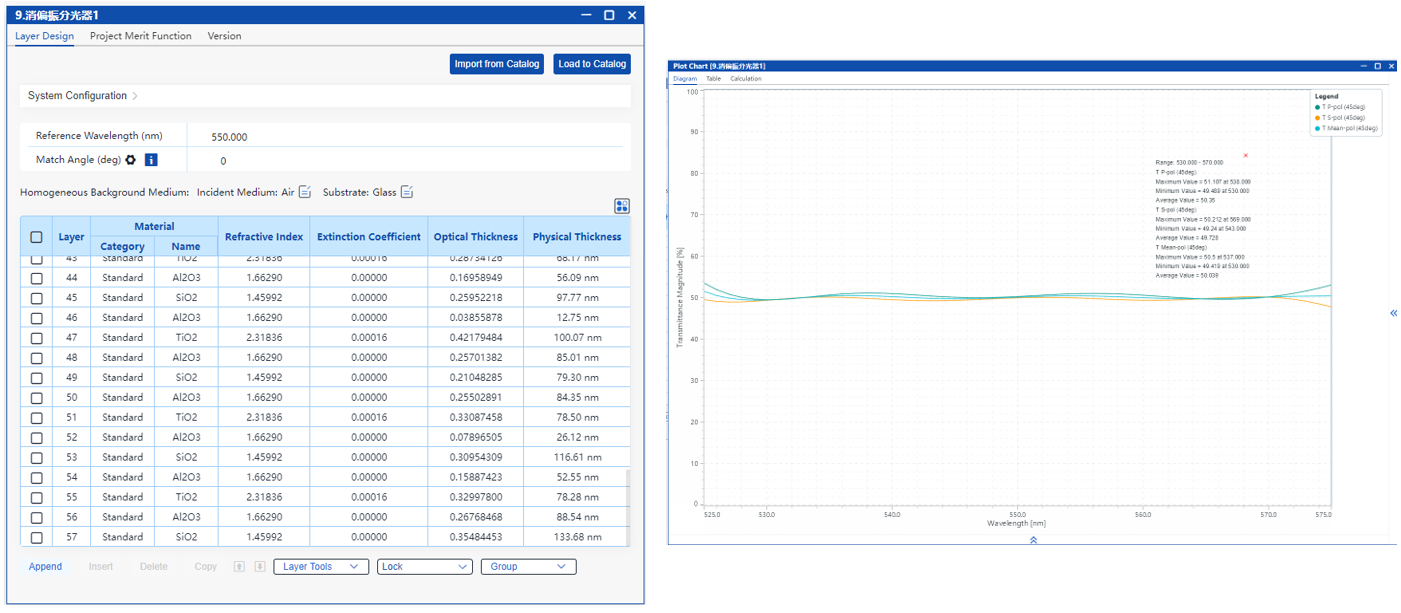

通過優化，最終獲得了滿足設計要求的膜層結構。
