VirtualLab Unity應用：45°青色二向色濾光膜

時間:2025-08-29 16:05來源:訊技光電作者: 技術部點擊:次打印

摘要

本案例展示了一個專為45°入射條件設計的反射型二向色性青色濾光膜。該膜系能夠有效反射藍綠波段的光，同時透過紅光，使其在反射視角下呈現青色效果。

應用場景

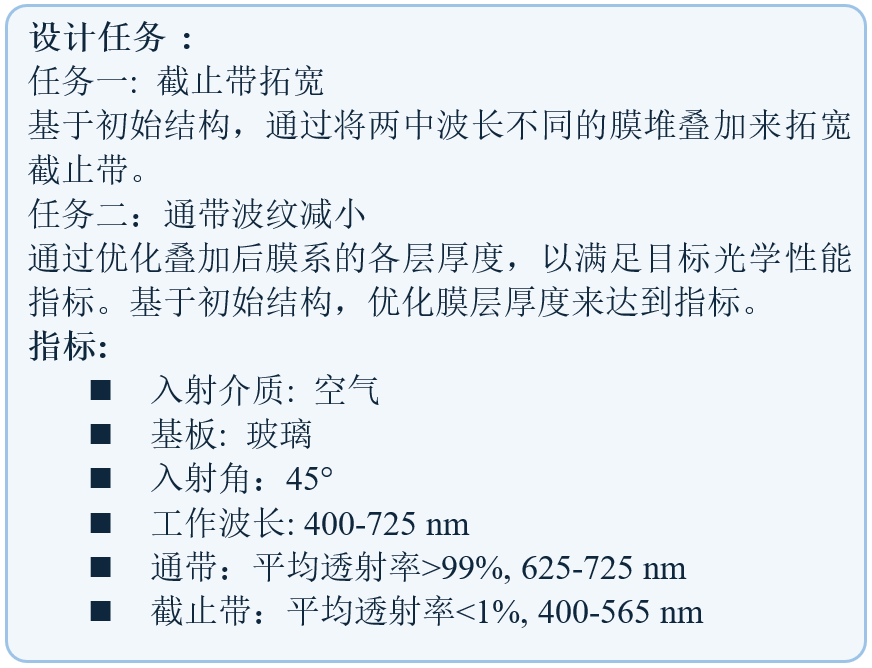

設計一個反射型青色二向色濾光膜，目標是在45°入射時，625-725 nm通帶內平均透射率>99%,在400-565 nm截止帶內平均透射率<1%.

設計結果

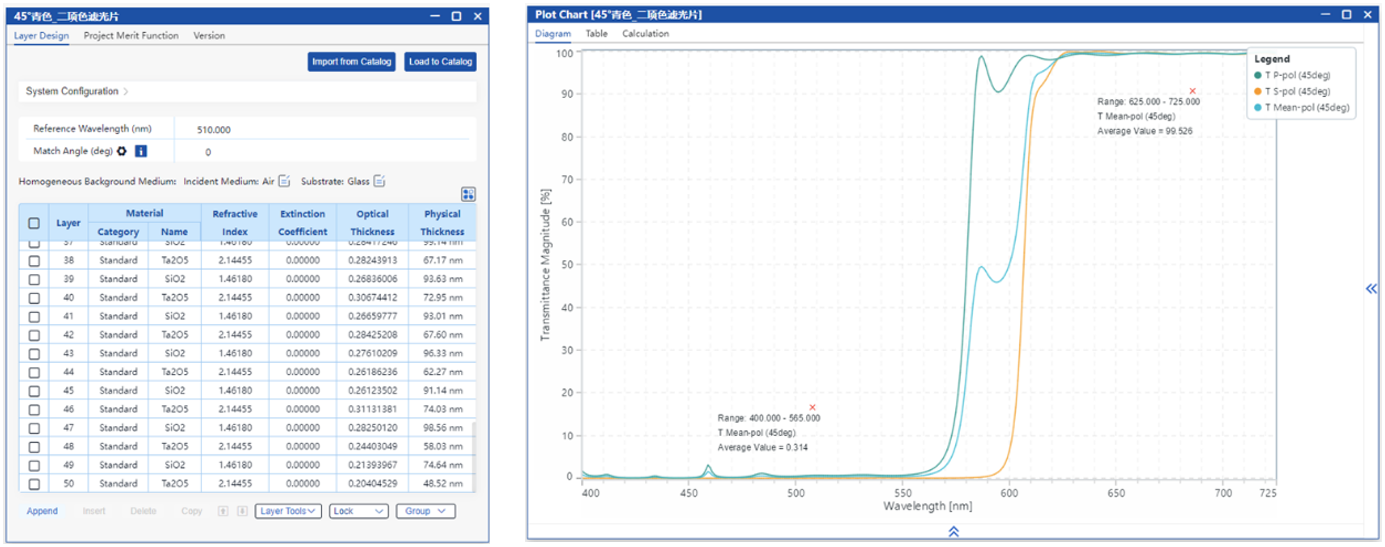

設計結果如圖所示，0°入射時，通帶平均反射率>98%, 截止帶平均反射率小于1%，滿足設計指標。

設計流程

初始結構是一個對稱膜堆：（0.5L H 0.5L)^12

使用公式工具構建了上述膜系作為基礎結構，右圖展示了其在可見光波范圍內45°入射時的光譜。可以看出此時通帶波紋較大，截止帶的寬度也不達標。

關于公式工具的更多信息: Tutorial: Formula Tool

使用光譜圖中的“項目合并”功能，可將兩個中心波長不同的膜系進行疊加，并預覽合并后的光譜響應，從而實現截止帶的拓寬。圖中的藍色曲線為合并后的光譜結果，可見截止帶寬度得到了顯著提升。

關于項目合并功能的更多信息: Tutorial: 多項目光譜對比與項目合并

膜堆疊加后的項目如上圖所示，可以看到此時的截止帶已經滿足了指標，但通帶平均透射率仍不達標且有較多波紋。

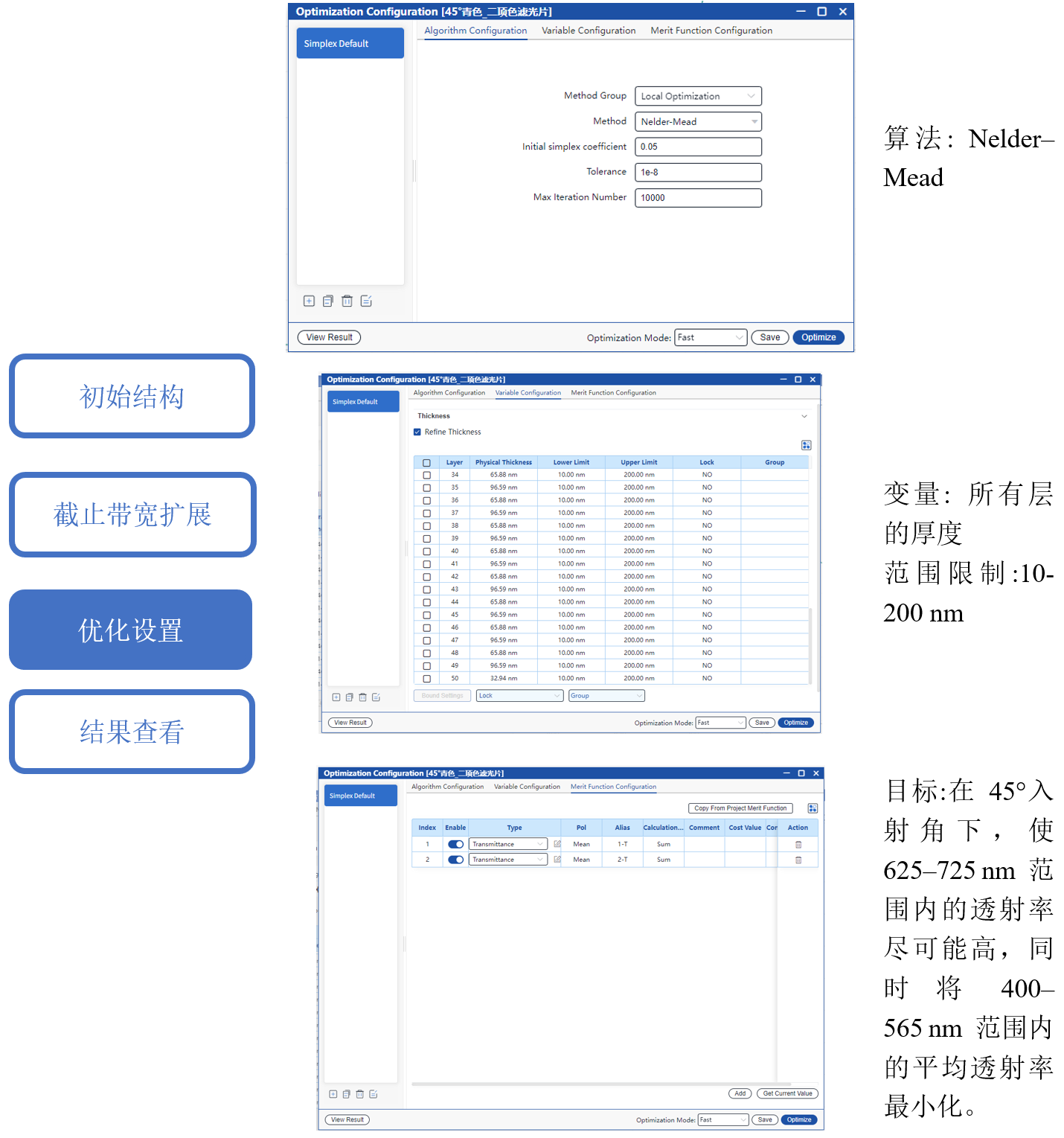

通過 Nelder-Mead 算法優化所有層的厚度，目標是在45°入射角下，使625–725 nm范圍內的透射率盡可能高，同時將400–565 nm范圍內的平均透射率最小化。

關于優化的更多信息: Tutorial: Optimization Workflow

優化后的通帶波紋明顯減小，且平均反射率大于99%，滿足設計要求。
